Servo Stretch Film Wrapping Machine∙ Automatic Pallet Wrapper für Karton und Box

Funktionsprinzip:

Die Maschine arbeitet mit einem um 360 Grad rotierenden Hochgeschwindigkeitsring, der den Stretchfolienwagen so antreibt, dass er um einen stationären Karton oder Gegenstand kreist. Bei diesem Verfahren wird PE-Stretchfolie in einem gleichmäßigen, dichten Spiralmuster auf die Warenoberfläche aufgebracht. Der gesamte Verpackungsprozess ist vollständig automatisiert und erfordert keinen manuellen Eingriff. Die Bediener müssen sich nur um das Be- und Entladen der Waren kümmern, was einen einfachen und hocheffizienten Betrieb gewährleistet.

- Anders als herkömmliche Palettenwickler: Es ist keine Palette erforderlich; Die Maschine verpackt einzelne Kartons direkt. Die Waren bleiben während des gesamten Prozesses stationär, wodurch die Gefahr des Umkippens bei hoher Rotationsgeschwindigkeit eliminiert wird und die Maschine ideal für kleine, leichte Artikel ist.

- Hauptvorteile: Bietet eine hohe Verpackungsdichte, maximiert die Effizienz der Foliennutzung und bietet deutlich schnellere Verpackungsgeschwindigkeiten als manuelle Methoden.

Technische Spezifikationen

Kernfunktionen und Merkmale:

Anwendbare Branchen und Szenarien

6.1 Ringförmiger rotierender Ring (Kernleistungskomponente)

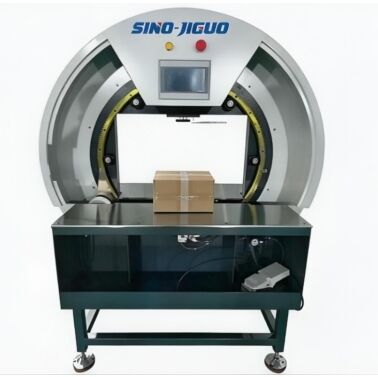

- Standort: Die große weiße kreisförmige Struktur am Hauptkörper der Maschine.

- Funktion: Die bewegliche Kernkomponente des Geräts. Es verfügt über ein integriertes internes Zahnrad- und Übertragungssystem, das den Folienwagen in eine hohe Rotationsgeschwindigkeit (360°) versetzt und so eine spiralförmige Verpackung der Kartons ermöglicht. Durch die Verwendung eines hochpräzisen Großwälzlagerdesigns gewährleistet es einen reibungslosen Betrieb und einen niedrigen Geräuschpegel und dient als entscheidendes Element für die Gewährleistung der Wickeleffizienz und der Ladungsdichtheit.

6.2 Filmtransport- und Abwickelmechanismus

- Standort: Die Spindel der weißen Filmrolle befindet sich auf der Innenseite des Drehrings (in der unteren linken Ecke des Diagramms dargestellt).

- Funktion: Zur Montage von PE-Stretchfolienrollen. Es verfügt über eine integrierte Spannungseinstellung und einen Vordehnungsmechanismus (bei ausgewählten Modellen verfügbar), der die Ausgabespannung der Folie steuert. Dadurch wird eine gleichmäßige Dehnung des Folienmaterials gewährleistet und so die Ladungsdichtigkeit gewährleistet, gleichzeitig wird der Folienverbrauch reduziert und die Materialkosten gesenkt.

6.3 Arbeitsfläche und Förderstruktur aus Edelstahl

- Standort: Die Metallplattform in der Mitte der Maschine.

- Funktion: Unterstützt die Kartons oder Waren, die verpackt werden müssen. Die Oberfläche ist glatt und verschleißfest und erleichtert das manuelle Be- und Entladen. Ausgewählte Modelle können direkt in Produktionslinien integriert werden, um vollautomatische, kontinuierliche Verpackungsvorgänge zu ermöglichen. Die Plattform verfügt über integrierte fotoelektrische Sensoren, die automatisch die Position der Ware erkennen und den Verpackungsvorgang auslösen.

6.4 SPS-Touch-Bedienfeld

- Standort: Der Bildschirm, der sich über dem rotierenden Ring befindet.

- Funktion: Dient als zentrale Steuerungszentrale des Geräts. Es ermöglicht die individuelle Anpassung verschiedener Parameter – wie der Anzahl der Wickelschichten, der Rotationsgeschwindigkeit, der Folienspannung und des Überlappungsverhältnisses – und ermöglicht die Einleitung des Wickelvorgangs mit nur einem Tastendruck. Das System unterstützt die Speicherung mehrerer Parameterprofile zur Anpassung an Waren mit unterschiedlichen Spezifikationen und bietet eine einfache Bedienung, die es neuen Mitarbeitern ermöglicht, die Steuerungen schnell zu beherrschen.

6.5 Not-Aus- und Start-Steuertasten

- Position: Die roten (Not-Aus) und grünen (Start) Tasten neben dem Bedienfeld.

- Funktion: Der rote Knopf ermöglicht in Notsituationen eine sofortige Abschaltung per Knopfdruck und sorgt so für Betriebssicherheit. Der grüne Knopf leitet den Wickelvorgang ein. Beide Tasten entsprechen den industriellen Sicherheitsdesignstandards. 6.6 Fußpedal-Steuerschalter (unten rechts)

- Standort: Fußbetätigtes Gerät an der Außenseite der Maschine.

- Funktion: Macht die Hände des Bedieners frei; Durch einfaches Betätigen des Pedals nach dem manuellen Laden des Produkts wird der Umreifungsvorgang eingeleitet. Dies erhöht den Bedienkomfort und eignet sich ideal für Szenarien mit häufigem manuellen Be- und Entladen.

6.6 Maschinenrahmen und Schutzkonstruktion

- Standort: Die graue Stahlkonstruktion am Fuß der Maschine.

- Funktion: Dient als tragendes Fundament für die Ausrüstung; Hergestellt aus hochfestem geschweißtem Stahl, um Stabilität bei Hochgeschwindigkeitsbetrieb zu gewährleisten. Verfügt über ein geschlossenes Schutzdesign, um Sicherheitsrisiken im Zusammenhang mit der Hochgeschwindigkeitsrotation des Umreifungsrings zu mindern und gleichzeitig interne Getriebekomponenten vor Staub und Schmutz zu schützen.
